在家用配電箱接線的時候，一定要看清楚家用配電箱接線圖的設計，不要把零線和火線搞混淆了，如果兩者一旦接錯了的話，就不會產生電源，給人造成誤區，其實不管是接正還是接反，因為有漏電開關的作用，都會讓零線以及火線有動作的，因為很多零線在漏電開關里面都是連同的，所以開閘之后，斷開的沒有零線只有火線，所以關于火線以及零線接錯這個問題是需要注意的，至于怎么區分兩者不要搞錯，可以看看漏電開關，上面一般都是有標記的，如果是字母N的話就表示零線了。

　　戶內配電箱箱體安裝一般有明裝和暗裝兩種，不過現在為了美觀大部分戶內配電箱選用暗裝較多：

　　明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般 為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。

　　暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在埋配電箱時，箱體與墻之間填以混凝土即可把箱體固定住。

　　配電箱應用的范圍不同，那么接線的方法就是不同的，家用的家用配電箱接線圖算是比較簡單的，一般學物理的人都能看懂。

　　配電箱系統圖識圖解

　　配電箱系統圖識圖解_實用家用配電箱接線實物圖分享

　　正確安裝的配電箱不僅僅美觀，而且安全

　　配電箱系統圖一般分為：一次線圖、二次線圖。下面簡單介紹：一次線圖是主電源控制圖，一個總開關加幾路分開關構成，標準設計圖紙上一般都會標明進出現電纜的大小和每路分開關與總開關之間連線電線大小以及進線電源哪里來、出線到哪里去。二次線是一般為控制部分，比較一次線圖復雜。

　　配電箱系統圖識圖解_實用家用配電箱接線實物圖分享

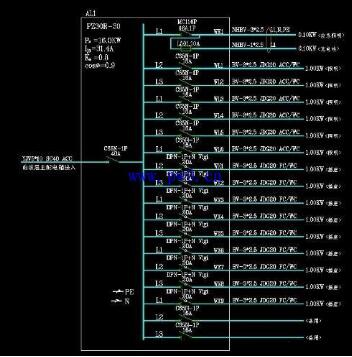

　　框線外左上角，AL1：配電箱代號；

　　框線內左上角第1行：PZ30（R）-30：配電箱型號為PZ30，（R）暗裝，30回路；

　　框線內左上角第2-4行：計算功率，計算電流，需用系數，功率因數；

　　C65N-1P **A：施耐德品牌，單相單極，額定電流：**A，微型斷路器；

　　DPN Vigi 1P+N **A：施耐德，單相雙極（不斷零），額定電流：**A，微型漏電斷路器；

　　MC116P 1P 10A：海格品牌，單相單極，額定電流：10A，微型斷路器（設計筆誤，沒改一致）；

　　框線內右下角N，PE：箱內設零地排。

　　框線外左側：進線電纜型號，根數，截面，鋪設方式。

　　電工需要對配電箱型號以及規格尺寸等方面有所掌握。比如GGD是什么，第一個字母G是指低壓配電柜，第二個G是指固定安裝、接線，字母D是指電力用柜。所以配電箱圖示很重要，電工一定要能夠讀懂。

　　比如在電氣施工圖中，AL表示照明配電箱；AP表示動力配電箱。

　　GB 7159 《電氣技術中的文字符號制訂通則》中，A表示組件或部件，

　　L、P與GB 7159無關，是對A的限定，L—Light（照明）；P—Power（動力）。

　　X表示端子、插頭、插座等。XM的含義要看圖紙才能確定。

　　動力配電箱一般不用PL表示。

　　配電箱系統圖識圖解_實用家用配電箱接線實物圖分享

　　根據圖紙《配電箱系統圖》中標注

　　NPX630/3P 400A中：NPX630是斷電器的型號，3P是三極，400A指最大斷路電流為400A。

　　NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配電箱：

　　NPX160是斷電器的型號

　　3P指三極，額定頻率為50Hz，額定絕緣電壓為690V，脫扣器電流40-160A。

　　WL1：指回路1。后面還有回路2等。

　　YJV：銅芯交聯聚乙烯電纜。

　　NHYJV：耐火銅芯交聯聚乙烯電纜

　　4*70+1*35：指4根線芯截面70mm2加一根線芯截面35的中性線芯。

　　SC80：指穿直徑為80的焊接鋼管（俗稱黑鐵管）。

　　FC：指暗敷在地面內。

　　C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：

　　C65N為斷電器型號

　　C10/1P：斷電器最大斷路電流為10A，極數為一極。

　　BV：銅芯聚氯乙烯絕緣電纜

　　3*2.5：3根線芯截面面積4mm2的

　　SC15：穿直徑15mm的鋼管

　　CC：暗敷設在屋面或頂板內。

　　C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空調插座：

　　回路5中，斷電器型號為C65N，最大斷路電流為16A，采用4根線芯截面4mm2的銅芯聚氯乙烯絕緣電纜，穿直接20mm的鋼管，暗敷設在地面內、墻內。
