不得不承認，現如今有關戶內配電箱的國標規定已經跟不上時代的步伐——相信在不久的將來，就會迎來國標升級。

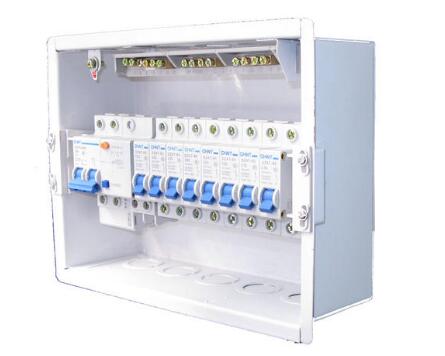

　　但是在此之前，開發商所配備的戶內配電箱還都是現行標準。于是就有很多用戶想在裝修時對自己家的配電箱進行改造，把它變成一個更安全、功能更完善的產品。那么，家用配電箱應該怎樣設計呢？我們一步一步地說。

　　確定回路數量

　　首先我們要搞清楚自己家的配電箱里需要幾個開關——

　　1.先數房間數，確定插座回路數量：比如三室兩廳一廚一衛的戶型，共有7個房間，那我們就需要7個插座回路。

　　在此基礎上，如果有某一個房間非常小，我們可以將它合并到相鄰房間內。比如剛才那個戶型，如果餐廳特別小，我們就可以把餐廳合并到相鄰的客廳里——合并后只需要6個插座回路。

　　注意：衛生間無論多小，都必須是獨立回路，不能與其它房間合并。

　　2.每個功率超過3000W的電器使用一個回路，每?jī)蓚€(gè)空調掛機使用一個回路——它們統稱為大功率插座回路。

　　三室兩廳，需要3個空調掛機（2個回路）、1個空調柜機（1個回路）和1個電熱水器（1個回路）。共需要4個大功率回路。

　　3.照明回路數量一般以建筑面積180㎡為界——未超過180㎡的，使用1個回路；超過180㎡的，使用2個回路；之后每180㎡，增加一個回路。

　　4.最后加一個主開關！

　　這樣一來，我們配電箱里的開關數量就已經確定了。繼續以上面那個三室兩廳的戶型為例：共需要1個主開關+1個照明回路+4個大功率回路+6個插座回路=12個開關。

　　確定開關極數

　　家用開關的極數只有三種：1P，1P+N和2P。2P開關最安全，但是太寬了，配電箱里裝不下。所以我們的原則是只在大功率插座回路和主回路使用2P開關，其余開關均選擇1P+N——

　　不選擇1P開關，是因?yàn)?P開關與1P+N開關的寬度相同，價格差不了太多。而使用1P開關時需要單獨配備零排，施工麻煩。而且這樣的零線不能切斷，有一定的危險性。

　　確定開關功能

　　家用開關的功能也是三種：無附件（只有短路保護和過載保護功能）、漏電保護附件（增加漏電保護功能）、過欠壓脫扣附件（增加過欠壓斷電功能）。

　　其中主開關建議使用過欠壓脫扣器——建議使用自復位過欠壓脫扣器，斷電后可以自行合閘。以免用戶外出時家里停電，導致恢復供電后自己家不能合閘。

　　所有插座回路，無論是普通插座回路還是大功率插座回路，都建議使用漏電保護器。

　　照明回路不需要附件——照明回路電流小、燈具高，即使漏電也沒有太大危害。加上現如今的LED燈具質量堪憂，安裝漏電附件后反而容易引起跳閘——而且無解。

　　最后套用數據

　　家用開關有一套固定的參數，型號選擇DZ47型或相應的改造型號——DZ47是國際通用型號名稱，除此以外，各廠家還出了自己研發的型號。只要能夠代替DZ47即可。

　　額定電流：寫作“Cxx”，代表線路中的電流達到xxA時斷路器跳閘。

　　主開關選擇32A，40A，60A或63A（必須大于任意一個支路開關）；照明回路選擇16A或20A；插座回路選擇20A或25A；大功率插座選擇25A或32A。

　　框架電流選擇與額定電流相同的即可——框架電流寫在型號后面，寫作“-xx”，代表電流超過xxA時，斷路器可能會燒毀。

　　漏電開關，動作電流值30mA，寫作“I△n 30mA”或“I△n 0.03A”。脫口速度0.1s以?xún)?nèi)，寫作“t≤0.1s”。
