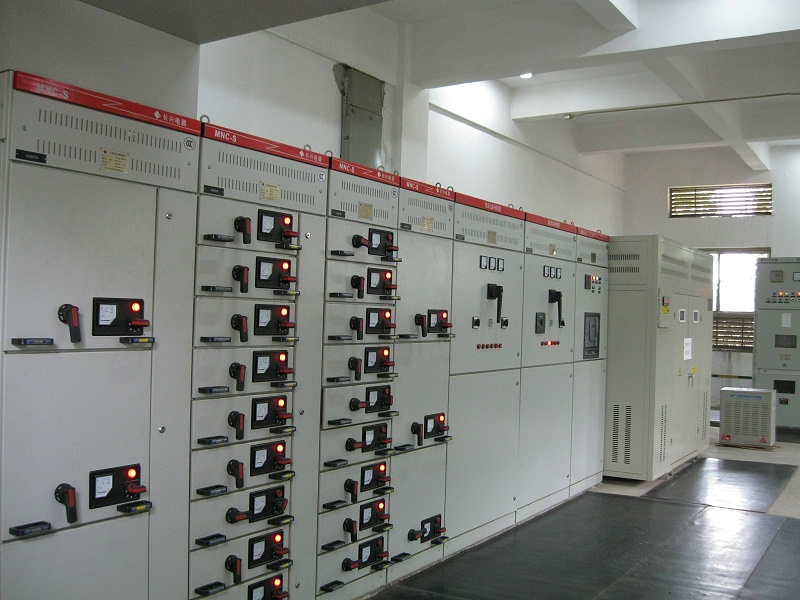

專業低壓配電箱, 相異步電動機正反轉Y—△降壓起動控制 1.工作任務 有一臺皮帶運輸機，由一臺電動機拖動，電動機功率為7.5 kW，電壓為380 V，采用△接法，額定轉速為1 440 r/min，控制要求如下。完成其控制電路的設計與安裝。系統啟動平穩且起動電流應較小，以減小對電網的沖擊。系統可實現連續正反轉。 有短路、過載、失壓和欠壓保護。

                 專業低壓配電箱,確定起動方案。生產機械所用電動機的功率為7.5 kW，采用△接法，因此在綜合考慮性價比的情況下，選用Y—△降壓起動方法實現平穩起動。起動時間由時間繼電器設定。設置電路保護。根據控制要求，過載保護采用熱繼電器實現，短路保護采用熔斷器實現，因為采用接觸器繼電器控制，所以具有欠壓和失壓保護功能。根據正反向Y—△降壓起動指導思想，設計本項目的控制流程，具體如下。

                 專業低壓配電箱,設計正反向Y—△降壓起動控制電路。根據工作流程圖設計相應的三相異步電動機正反向Y—△降壓起動自動控制電路， 根據圖所示的三相異步電動機正反向Y—△降壓起動自動控制電路，畫出元件的安裝布置，所需工具、儀表及器材如下。 工具：測電筆、螺釘旋具、尖嘴鉗、斜口鉗、剝線鉗、電工刀、校驗燈等。儀表：5050型兆歐表、T301-A型鉗形電流表，MF47型萬用表。 器材：控制板一塊，主電路導線、輔助電路導線、按鈕導線、接地導線，走線槽若干，各種規格的緊固體、針形及叉形軋頭、金屬軟管、編碼套管等，其數量按需要而定。
